Описание
Производитель ФГУП "ЦНКБ"
Год выпуска: 2003
Гранулятор Гранат-75 М предназначен для получения гранулированного продукта из мелкодисперсных порошков в псевдоожиженном слое. Особенностью грануляторя является то, что он работает в непрерывном режиме с возможностью периодической выгрузки продукта без его остановки.
Характеристики

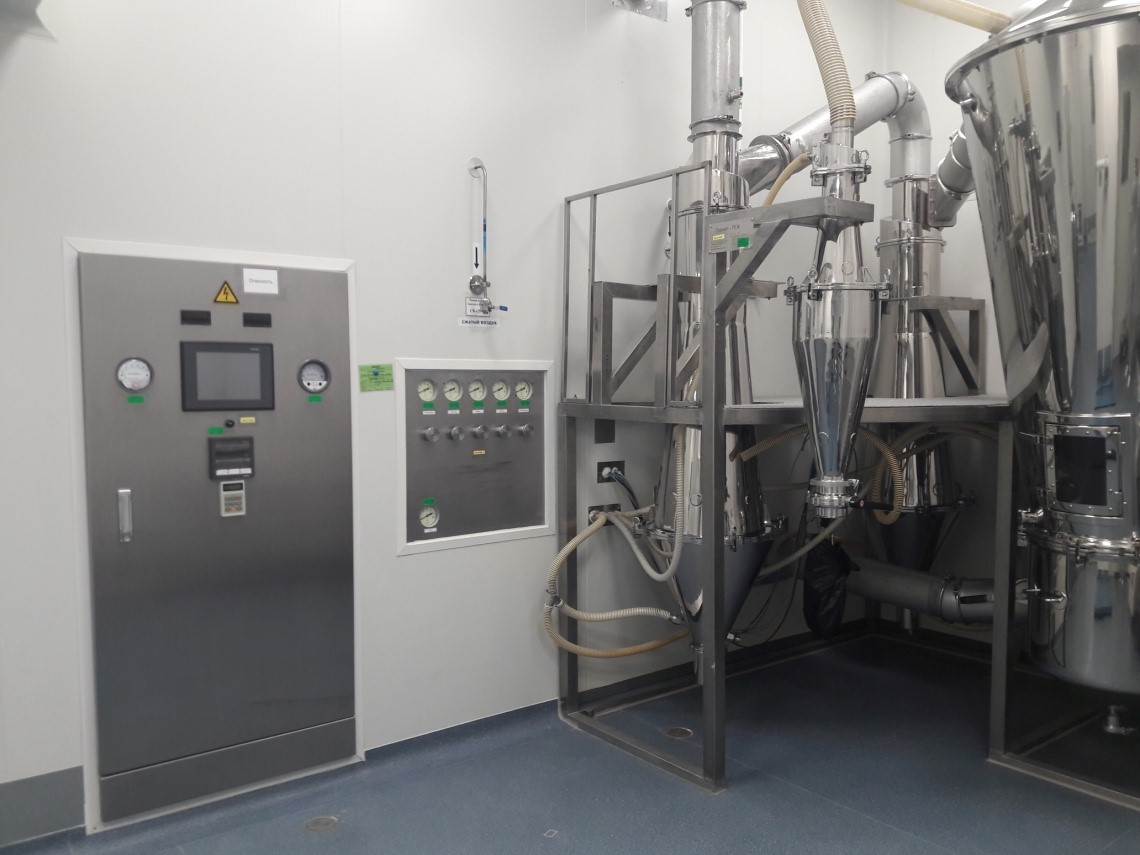

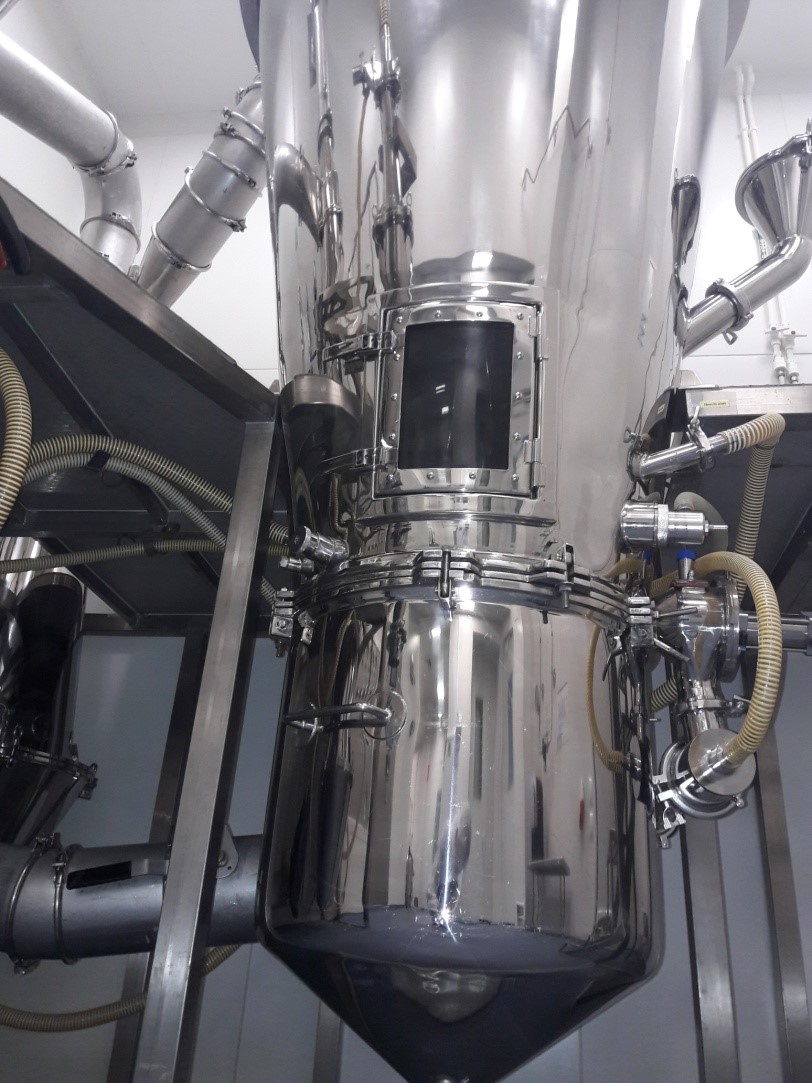

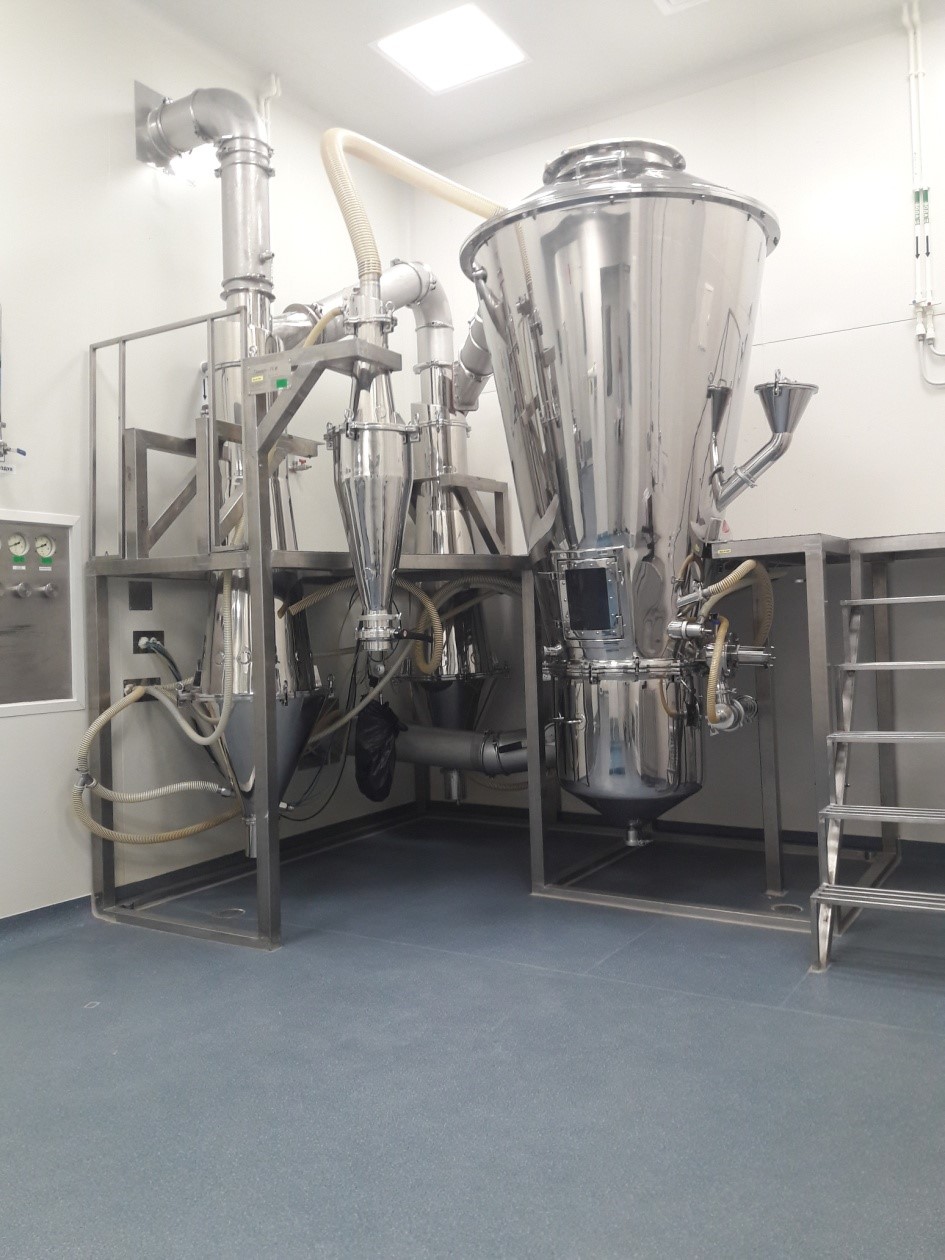

Установка для грануляции состоит из корпуса гранулятора с закрепленными на нем съемными крышкой и нижней частью с воздухораспределительной решеткой, в корпус гранулятора вмонтированы форсунки для подачи связующего раствора, эжектор для выгрузки продукта. Так же в состав установки входят два циклона возврата, циклон выгрузки, воздуховоды и соединительные шланги.
В неклассифицированной зоне расположен вентилятор и ТЭНы, обеспечивающие подачу нагретого воздуха в систему. Для очистки отработанного воздуха установлен циклон мокрой очистки.
Максимальная разовая загрузка-75кг, разрежение в грануляторе-1.5—5 кПа,максимальное избыточное давление в грануляторе-0.02 МПа.
Технические характеристики установки грануляции Гранат-75 М
|
Параметр
|
Значение
|
|
частота вращения вентилятора
|
0-3000 об/мин
|
|
температура нагрева ТЭНов
|
0-300 °С
|
|
давление сжатого воздуха подаваемого на циклоны возврата
|
0-1,8 кгс/см2
|
|
давления сжатого воздуха подаваемого на форсунки
|
0-1,2 кгс/см2
|
