Производитель HANA Pharmacy Machinery Co, Ltd Год выпуска: 2003

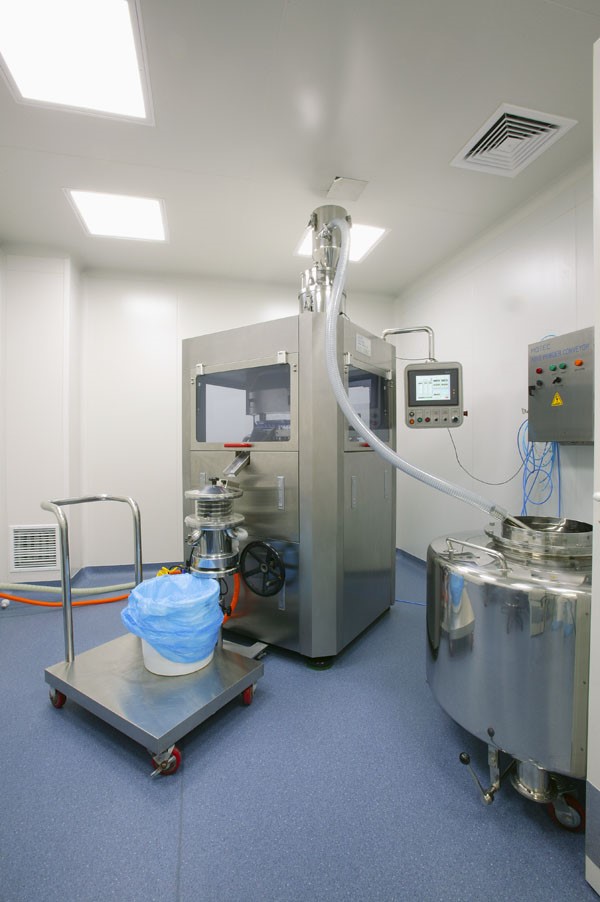

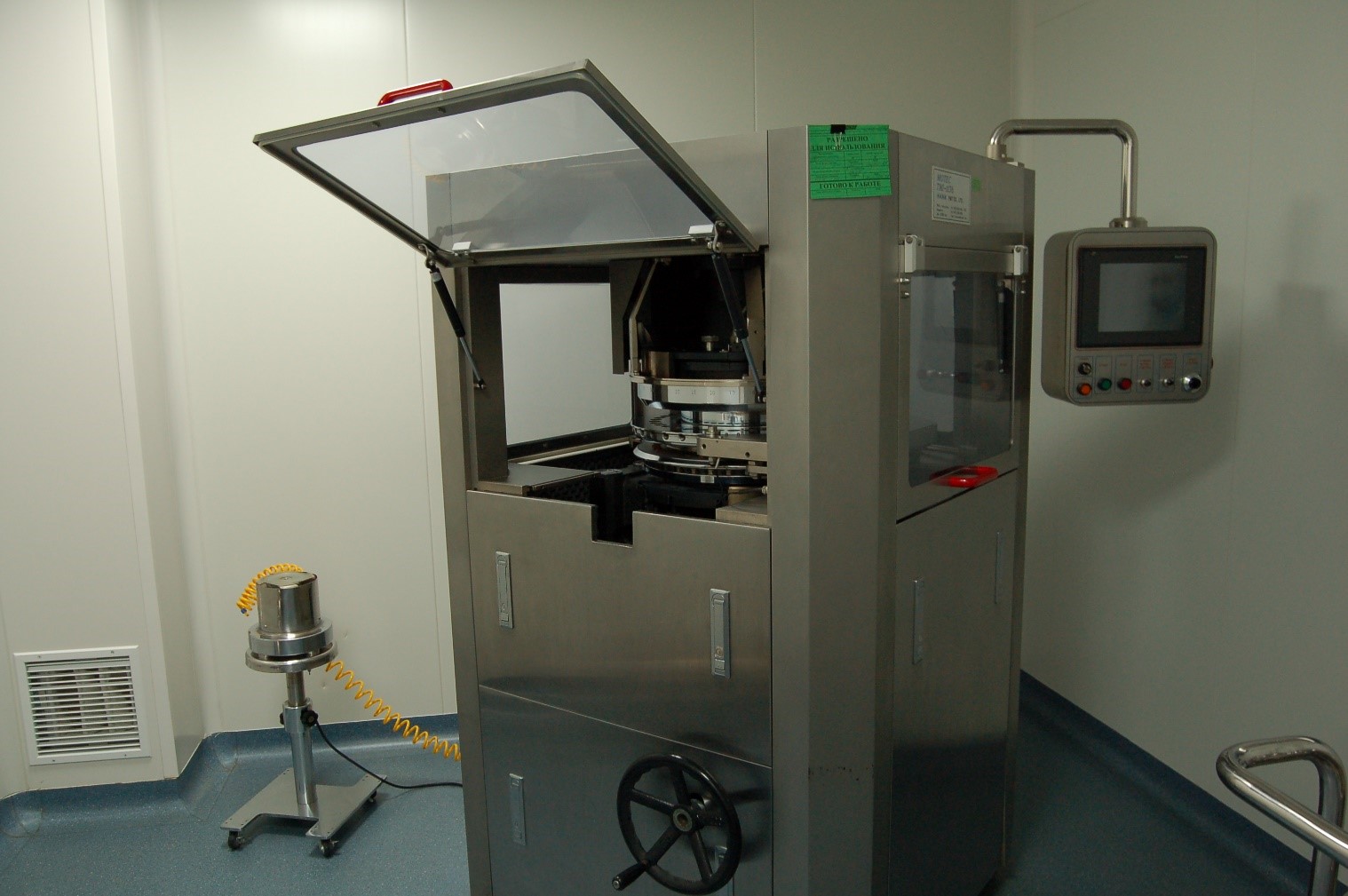

Ротационный таблеточный пресс имеет в качестве вспомогательных устройств обеспыливатель таблеток, пылесос (расположен в технической зоне), автоматический вакуумный загрузчик, пульт управления оснащённый сенсорным экраном. Основными функциональными узлами ротационного таблеточного пресса являются:
1. Роторный стол с вращением в горизонтальной плоскости и поверхностью с гнездами под 36 матриц; 2. Узел подачи таблеточной массы (ТМ), основными составными частями которого являются верхний и нижний бункеры вакуумного загрузчика, а также питатель; 3. Нож съема избытка ТМ;4. Нож возврата ТМ;5 .Узел выгрузки таблеток состоящий из ножа съема таблеток оснащённого контрольным датчиком и желоба выгрузки таблеток
Материал частей, контактирующих с продуктом
Наименование узла или детали
Марка материала
1. Верхний бункер загрузки
Нержавеющая сталь
2. Нижний бункер загрузки
3. Фидер (питатель)
4. Дозирующая камера
Оргстекло
5. Нож съёма ТМ
6. Нож съема таблеток
7. Нож возврата ТМ
8. Шланг подачи продукта
Силикон
9. Наконечник шланга подачи продукта
9. Пуансоны и матрицы
10. Желоб выгрузки
11. Роторный стол
12. Обеспыливатель таблеток
Число станций (шт)
36
Скорость вращения роторного стола (об/мин)
4-100
Производительность min/max (шт)
8640/216000
Давление прессования – основное (кг)
8000
Давление прессования – предварительное (кг)
Вставка верхних пуансонов (мм)
1-6
Максимальный диаметр производимых таблеток (мм)
16
Максимальная высота производимых таблеток (мм)
8,5
Глубина заполнения (мм)
0,5-14
Мощность мотора (кВа)
5,5
Потребляемая электроэнергия (В/Гц)
220/60 380/60
Специальные требования к установке и монтажу
Подводимые магистрали
Электропитание: 380В/60Гц
Электропитание: 220В/60Гц
Пневмосистема: 6 кг/см2/0,6 МПа
Точки подвода магистралей
Электророзетка трехфазная
Электророзетка однофазная
Кран пневматической системы
Потребление ресурсов
Мощность главного двигателя 5,5кВт
Расход воздуха 18м3/час
